市场上的供应商和系统有很多,和所有作为固定资本的设备的评估是一样的,最好是在开始寻找你需要的设备时,你心里就有一个清单。我们假定,价格与回报是公式的一部分,当然,要购买的系统必须足够大,能够容纳你要检查的所有项目。至少需要考虑以下四个方面的问题:
1、图像的质量
如果你想买一架照相机,那么,一台像素更高的照相机——比如说,24MP的照相机会比16MP的画质更好吗?如果你对摄影略知一二,就知道这个看法把事情过于简单化了(如果这不算是纯粹的废话),如果有什么不一样,那就是X光看起来似乎更复杂。
这里涉及到物理学和非常灵活的软件。可能影响图像质量的因素包括功率、电压、光斑尺寸、探测器的分辨率、X光光源和被检查物体的距离和视场。以电压为例,电压为160kV系统的X光的穿透能力比130kV的系统的更强,但是,增加电压可能对图像的对比度产生不利影响,从而影响图像的质量。你会怎样决定呢?最实用的方案是使用一些典型的样本组件,并尝试用X光系统检查它们。图像质量可能是一个具有主观性的评价。
最重要的消息是,你可能会发现,各种X光系统都提供针对PCB组件的图像,图像的质量都处在非常好到极好的范围内。这可以让你更多地考虑如何设置你的检查,而不是考虑系统部件的技术能力。
2、维度是多少
字母D表示维度。X光系统有三类:
二维系统,只提供从上向下的正向视图;
2.5维系统,可以提供从上向下和倾斜或有角度的视图;
三维系统,对组件进行三维成像重构。这使用的也许是X光层析技术、X光分层技术或(用于得到完整的三维效果的)计算技术,或者使用计算机断层扫描技术(CT)。
当然,你要看的东西越多,检查速度就越慢。例如,完成复杂的CT扫描需要几个小时。如果检查的目标只是察看在BGA下缺失的焊锡球,或者是焊锡球之间的短路,那么二维系统就完全够用。但是,如果在关注的区域有模糊的元件,倾斜的X光可以帮助得到更好的图像。三维系统可能用于详细的质量调查。
3、易用性
有些系统可以完成一定程度上的自动化检查,例如,可以对合格或不合格标准的检查顺序进行编程。这当然会使可重复的检查和操作变得非常容易,并在必要时可进行在线检查工艺。不过,或者让设置系统进行特别的检查,需要一些技巧。

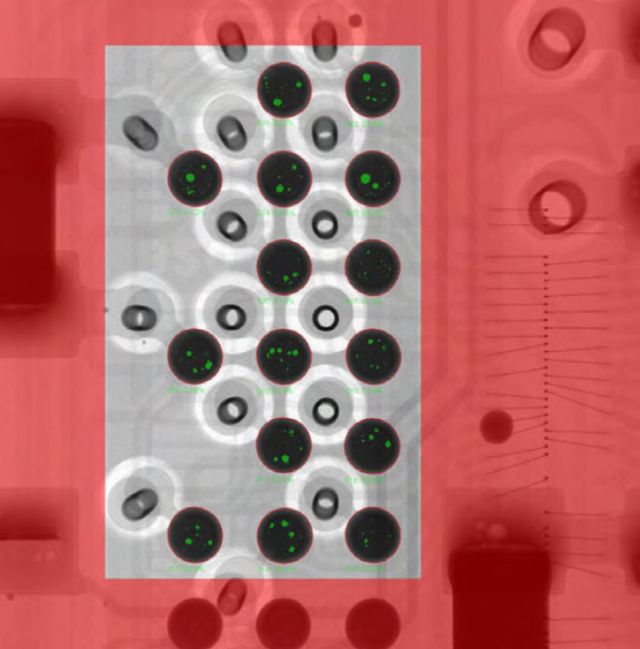

虽然现代化X光系统简单易用,但检查人员必须确实了解所有设置的作用,(例如,我们在前面提到的电压和对比度设置),并且能够解释他们看到的东西,这也需要对PCB组件有一定的了解。可能利用一些特征来解释图像会稍微容易些,例如,通过用颜色来解释图像。
4、维护
需要记住的是,在使用X光设备之前,必须明确告知使用设备的健康与安全规则(HSE)。可能还会有一些关于使用的规则或程序,以及聘请辐射保护监理人员和咨询顾问的强制要求。设备供应商应当能够提供好的建议——要求他们每年对系统进行至少一次健康检查。
此外,值得一提的是,各种X光管的类型不一样。“开口管”类型的X光管相对来说速度比较快,替换它也比较便宜——可能就几英磅,更换时间也只要几个小时,但一只X光管的使用寿命只有200-300小时,然后就需要更换。“封闭管”类型的X光管可以持续使用许多年,但价格要贵得多,可能达到几千英镑。因此,最好的选择可能取决于你将使用价格多高的系统。
X光探测器往往是标准的平板或高清晰度的平板。X光会导致这些平板随着时间的推移而褪化,通常在10年后清晰度就会下降20%。尽管仍然可以使用,但在使用8到12年后就可以考虑更换X光探测器。
还有一件很重要的事情是找出X光系统中常见的故障模式,因为尽管部件看起来都很相似,但它们可以以不同的方式组装。例如:电源、连接器或电缆都可能需要及时更换。
在你有意投资X光检查设备时,希望这篇文章能有助于你了解一些必须关注的方面。
